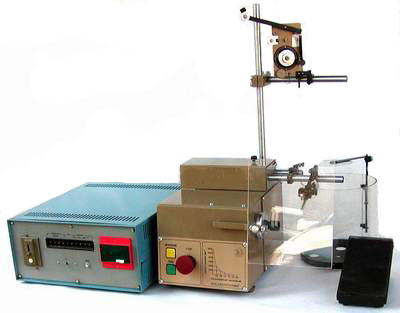

СУН-0,5 Універсальний намотувальний верстат

СУН-0,5 - компактний настільний одношпіндельний верстат, що оптимально поєднує надійну і довговічну механічну частину та швидкодіючу систему керування.    Верстат виконує рядову намотку всіх видів відкритих котушок, в тому числі секційних, пірамідальних, ортоциклічних та інших електричних котушок проводом 0,02...1,2 мм (приклади).     За бажанням замовника, верстат СУН-0,5 додатково комплектується ріноманітною оснасткою (широкий вибір натяжних пристроїв, балоногасники, проводоукладчики, педальний регулятор, задня бабка, оправки, пристрій підготовки програм, пристрій для спікання проводу та ін.)    Наші фахівці, на ваше замовлення, можуть розробити технологію і програми намотки для виготовлення найскладніших намототувальних виробів, а також нові модифікації верстата.

ОСНОВНІ ПЕРЕВАГИ

автономний привід розкладчика, на базі крокового двигуна, який дозволяє виконувати незалежні від шпінделя переміщення, наприклад, перекид проводу між секціями; безшумне електромагнітне гальмо; висока точність зупинки шпінделя (±1,5°); автоматичний вихід верстата у вихідне положення (на початок намотки); введення та редагування з клавіатури пристрою підготовки програм до 9 програм намотки, які записуються і зберігаються в ПЗУ верстата навіть при відключенні напруги живлення;

можливіть намотки як простих котушок ("від упору - до упору"), так и найскладніших з застосуванням широких можливостей пристрою підготовки програм намотки, який поставляється додатково, коли є можливіть задавати широкий ряд додаткових параметрів (корекція кроку розкладки, ширина розкладки, довороти шпінделя, напрям і величина перекиду проводу, зупинка в циклі намотування), а також організувати циклічне відпрацювання фрагментів програми, наприклад, намотування декількох ідентичних секцій котушки; простота та надійність роботи і обслуговування; гарантійне і сервісне обслуговування підприємством-виробником ; поставка в найкоротші терміни !

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ Найменування Одиниця виміру Величина Діапазон проводу мм 0,02...1,2 Максимальна ширина намотки мм 60(120*) Максимальний діаметр намотки мм 105(150*) Максимальне число індикованих витків шт. 9 999 Максимальний статичний обертовий момент Нм 2,4* ; 1,8; 1,2; 0,6; 0,3 для верстату з максимальною швидкістю обертів об/хв 750* ; 1000; 1500; 3000; 6000 Регулювання швидкості обертів - плавне Дискрета відліку положення шпінделя виток 1/8 Максимальний крок розкладки мм 2,50 Потужність Вт 800 Напруга живлення В 380 Габаритні розміри верстата мм 355 х 425 х 315 Габаритні розміри блоку управління мм 420 х 365 х 175 Вага кг 53 * для спеціального виконання верстата.

Завжди до Ваших послуг !
