СУН-1,8М
Универсальный намоточный станок
с диалоговым программированием параметров намотки
   Компактный настольный одношпиндельный станок СУН-1,8M производит рядовую намотку всех видов открытых катушек, в том числе секционных, пирамидальных и других электрических катушек проводом 0,02...1,8 мм (примеры) .
    По желанию заказчика станок СУН-1,8M дополнительно комплектуется разнообразной оснасткой (широкая гамма натяжных устройств, смотчики, проводоукладчики, оправки).
    Станок СУН-1,8M - модернизированный вариант СУН-1,8 ( снят с производства), отличающийся конструкцией раскладчика ( на основе зубчатого ремня вместо зубчатой рейки ) и системой управления - на основе новой версии контроллера.
    Станок поддерживает обновление программного обеспечения через СОМ порт, последние версии которого можно загрузить. Там же можно получить техническую документацию, поставляемую со станком.
   Кроме того, наши специалисты, по вашему заданию, могут разработать технологию и программы намотки для изготовления самых сложных намоточных изделий, а также новые модификации настоящего станка (см. рис. ниже) или дополнительные вспомогательные устройства, как то смоточное устройство СУ.
СУН-1,8M - базовое исполнение
СУН-1,8М - базовое исполнение
СУН-1,8М -пример 1 исполнения станка СУН-1,8 -пример 2 исполнения

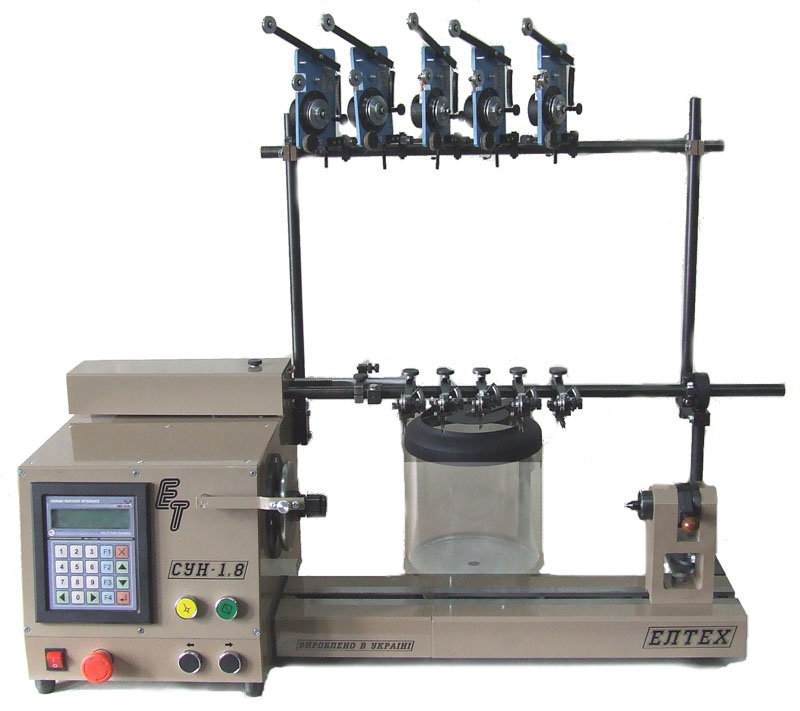

СУН-1,8M - пример исполнения станка с удлиненной задней бабкой СУН-1,8 - пример исполнение станка для намотки одновременно пяти катушек

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПараметрЕдиница измеренияЗначение
Диапазон наматываемых проводов мм 0,02...1,8
Максимальная ширина намотки мм 220
Максимальный диаметр намотки мм 240
Максимальный статический крутящий момент Нм 6
Максимальная скорость вращения об/мин 6000
Регулирование скорости вращения програмно и
педальным регулятором
Дискрета отсчета положения шпинделя виток 1/16
Максимальный шаг раскладки мм 9,99
Максимальное число индицируемых витков шт. 99 999
Количество программ намотки, хранящееся в энергонезависимой памяти шт. 999
Максимальное количество строк (элементарных катушек), в одной программе намотки шт. 99
Потребляемая мощность Вт 1000
Напряжение питания В 220
Габаритные размеры станка мм 720 х 440 х 390
Масса кг 59

ОСНОВНЫЕ ПРЕИМУЩЕСТВА
  • автономный привод раскладчика, на базе шагового двигателя, позволяющий осуществлять независимые от шпинделя перемещения, например, перевод провода между секциями;
  • электромагнитный тормоз;
  • вращение шпинделя, как против, так и по часовой стрелке;
  • высокая точность останова шпинделя;
  • возможность намотки как простых катушек ("от упора - до упора"), так и сложнейших с применением практически неограниченных возможностей системы диалогового программирования, когда можно задать широкий ряд дополнительных параметров, позволяющих, например, производить закрепление выводов на радиальный штырь;
  • удобные и функциональные дисплей и клавиатура;
  • приминение современных контроллеров, частотных преобразователей значительно упростило электрическую схему и соответственно повысило надежность.
  • интерфейс для записи / чтения программ намотки на компьютер PC при помощи СОМ-порта;
  • программное обеспечение для РС, позволяющее программировать параметры катушек и эмулировать процесс их намотки на компьютере;
  • возможность задания для одного цикла намотки до 4 скоростей вращения, а также интенсивности разгона-торможения шпинделя;
  • ввод (с клавиатуры, компьютера) и редактирование до 999 программ намотки, которые сохраняются в памяти даже при отключении напряжения питания;
  • функция "электронная линейка" незаменима для измерения реальных координат раскладчика;
  • оперативное меню - функция сохранения всех параметров намотки с возможностью возобновления намотки изделия после выключения станка;
  • встроенная система самодиагностики аварийных и некорректных ситуаций;
  • простота и надежность в работе, программировании и обслуживании;
  • гарантийное и сервисное обслуживание предприятием-изготовителем.
